Custom Aluminum Oval Closed-Loop Roller Conveyor System With Multi-Station Rotating Circular Worktables | ESD Anti-static Belt Optional Assembly Transport Line
Custom Aluminum Oval Closed-Loop Roller Conveyor System With Multi-Station Rotating Circular Worktables | ESD Anti-static Belt Optional Assembly Transport Line Custom Aluminum Oval Closed-Loop Roller Conveyor System With Multi-Station Rotating Circular Worktables | ESD Anti-static Belt Optional Assembly Transport Line

سیستم نقاله غلتکی آلومینیومی سفارشی بیضی شکل با حلقه بسته با میزهای کار دایره ای چرخان چند ایستگاهی | خط حمل و نقل مونتاژ اختیاری تسمه ضد الکتریسیته ساکن ESD

جزئیات محصول:
محل منبع: شن ژن چین
نام تجاری: Kutede
گواهی: ISO
شماره مدل: JJC-CON-OV-AL-ESD
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: صادرات جعبه چوبی / جعبه کارتن / پالت برای صادرات
زمان تحویل: 35-40 روز کاری پس از دریافت سپرده (وضعیت واقعی با توجه به مقدار)
شرایط پرداخت: T/T
قابلیت ارائه: 300 ست در هر دهان
اکنون تماس بگیرید
  • اطلاعات تکمیلی
  • توضیحات محصول

اطلاعات تکمیلی
مواد قاب: مشخصات آلیاژ آلومینیوم استاندارد / ساختار تقویت شده با صفحه آلومینیومی اختیاری (قابل تنظیم) نوع نوار نقاله: نوار نقاله غلتکی استاندارد | نوار نقاله آنتی استاتیک ESD اختیاری (ارتقای جزئی یا کامل تسمه، قابل تنظ
ابعاد کلی: قابل تنظیم (طول حلقه کل، عرض خط، ارتفاع انتقال، شعاع داخلی منحنی) میز کار چرخشی دایره ای: مقدار سفارشی، قطر میز سفارشی، سطح میز سفارشی (قابل تنظیم)
ظرفیت بار تک ایستگاهی: قابل تنظیم، محدوده: 100 کیلوگرم تا 200 کیلوگرم در هر میز کار سرعت دویدن: 0.1-10 متر در دقیقه، سرعت VFD بی نهایت قابل تنظیم (قابل تنظیم)
حالت رانندگی: درایو غلتکی موتوری / درایو زنجیره ای (قابل تنظیم) درمان سطحی: نمایه آلومینیوم آنودایز / پوشش پودری / تکمیل سفارشی موجود)
لوازم جانبی کنترل و ایمنی: توقف اضطراری، نرده ایمنی، درپوش، سنسور، کابینت PLC، قفل موقعیت (اختیاری و قابل تنظیم
برجسته کردن:

سیستم غلتکی حلقه بسته بیضی

,

میزهای کار چرخان چند ایستگاهی

,

کنترل نرده ایمنی کابینت PLC

توضیحات محصول

ما JJC-CON-OV-AL-ESD سیستم نوار نقاله غلتکی حلقوی بیضی شکل ما یک ایستگاه کاری سبک، صلب و کاملاً قابل تنظیم برای مونتاژ صنعتی و جابجایی مواد است. این سیستم برای تولید مداوم چرخه‌ای، مونتاژ چند ایستگاهی، بازرسی بصری، تست عملکردی، برچسب‌گذاری، بسته‌بندی و فرآیندهای بازسازی طراحی شده است، جایی که کاهش وزن تجهیزات، بهبود مقاومت در برابر خوردگی و پرداخت سطح تمیز مورد نیاز است.
قاب اصلی تحمل بار این سیستم نوار نقاله از پروفیل آلومینیومی / مقاطع آلیاژ آلومینیوم با استحکام بالا ساخته شده است که در مقایسه با قاب‌های فولادی سنتی، کاهش وزن قابل توجهی را فراهم می‌کند و در عین حال استحکام ساختاری عالی را برای عملیات مداوم طولانی مدت حفظ می‌کند. ماده آلومینیومی به طور طبیعی مقاومت خوبی در برابر خوردگی دارد و آن را برای محیط‌های تمیز، کارگاه‌های مونتاژ الکترونیک، مناطق دارویی، خطوط تکمیل مواد غذایی و تولیدات صنعتی سبک مناسب می‌سازد. تمام پروفیل‌های آلومینیومی با دقت برش داده شده، ماشین‌کاری شده و با تلرانس دقیق مونتاژ می‌شوند و صافی، موازی بودن و پشتیبانی پایدار را برای مقاطع نوار نقاله غلتکی و میزهای کار دایره‌ای چرخان تضمین می‌کنند.

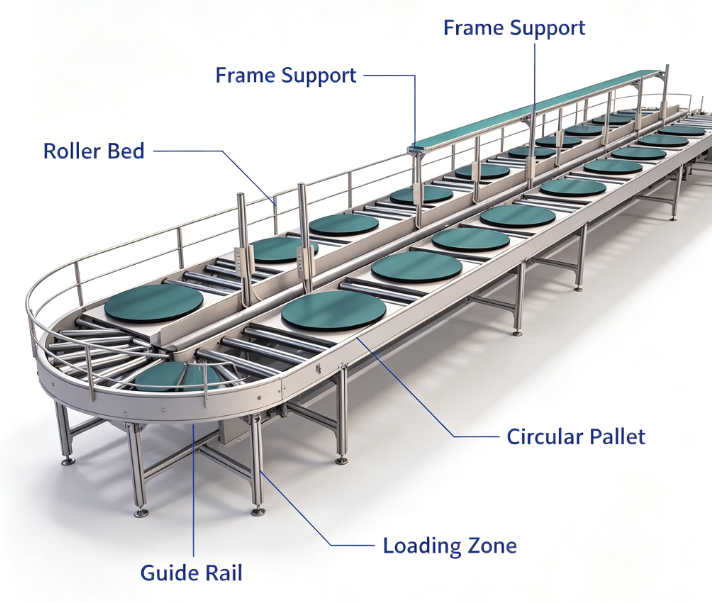

کل خط از یک چیدمان حلقوی بیضی شکل استفاده می‌کند که به طور موثر انتهای مرده خطوط نوار نقاله خطی سنتی را از بین می‌برد و به محصولات یا پالت‌ها اجازه می‌دهد تا به طور مکرر بین ایستگاه‌های کاری در گردش باشند. اپراتورها می‌توانند عملیات مونتاژ، بازرسی، تست، برچسب‌گذاری و بسته‌بندی را در امتداد همان حلقه بدون انتقال دستی مکرر یا جابجایی لیفتراک تکمیل کنند. این چیدمان به کوتاه کردن مسافت جابجایی مواد، بهبود ریتم تولید و پشتیبانی از چیدمان‌های تولید ناب کمک می‌کند.

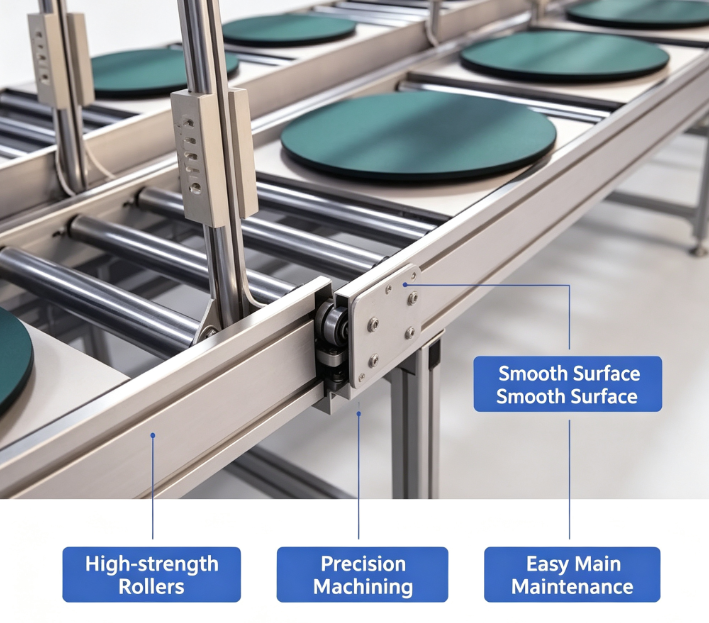

بخش اصلی انتقال یک نوار نقاله غلتکی سنگین است که طبق الزامات مشتری با غلتک‌های فولادی یا آلومینیومی با عملکرد روان مجهز شده است. غلتک‌ها با بلبرینگ‌های مهر و موم شده دقیق نصب شده‌اند تا مقاومت غلتشی کم، انتقال پایدار، نویز کم و عمر طولانی را تضمین کنند. بخش‌های منحنی حلقه بیضی با گروه‌های غلتکی منحنی مخصوص چیده شده، ریل‌های راهنمای داخلی و سطوح انتقال صاف طراحی شده‌اند و اطمینان می‌دهند که قطعات کار، پالت‌ها یا ظروف می‌توانند بدون گیر کردن، کج شدن یا خراشیدگی سطح، به آرامی بچرخند. قطر غلتک، گام غلتک، عرض نوار نقاله و ارتفاع انتقال همگی می‌توانند بر اساس اندازه قطعه کار، وزن و جریان فرآیند سفارشی شوند.
در امتداد خط نوار نقاله، چندین میز کار دایره‌ای قابل چرخش 360 درجه ادغام شده‌اند. هر میز کار دایره‌ای توسط یک بلبرینگ فشاری سنگین یا مجموعه بلبرینگ دوار پشتیبانی می‌شود و به اپراتورها اجازه می‌دهد قطعه کار را بدون راه رفتن در اطراف ایستگاه به هر زاویه‌ای آزادانه بچرخانند. این طراحی ارگونومیک دسترسی به طرف‌های مختلف محصول را برای مونتاژ، بستن، بازرسی بصری، تمیز کردن یا بسته‌بندی آسان‌تر می‌کند. سطح میز کار دایره‌ای را می‌توان بر اساس الزامات فرآیند سفارشی کرد، از جمله لاستیک ضد الکتریسیته ساکن، PVC مقاوم در برابر سایش، PU، صفحه آلومینیومی، تخته رزین فنولیک یا صفحه فولاد ضد زنگ. هر میز چرخان می‌تواند به یک قفل موقعیت‌یابی دستی مجهز شود و توابع موقعیت‌یابی پنوماتیک یا الکتریکی را می‌توان برای دقت فرآیند بالاتر اضافه کرد.
یکی از پیکربندی‌های اختیاری مهم برای این سیستم ماژول نوار نقاله تسمه‌ای ضد الکتریسیته ساکن ESD است. برای فرآیندهای شامل قطعات حساس به ESD، بردهای PCBA، سنسورها، ماژول‌های باتری یا الکترونیک دقیق، بخش‌های جزئی یا کامل نوار نقاله غلتکی را می‌توان به نوار نقاله تسمه‌ای ضد الکتریسیته ساکن ارتقا داد. تسمه ضد الکتریسیته ساکن برای کنترل مقاومت سطح در محدوده ایمن ESD طراحی شده است و به دفع بار استاتیک و کاهش خطر آسیب الکترواستاتیکی به محصولات حساس کمک می‌کند. این پیکربندی به ویژه برای الکترونیک 3C، مونتاژ مرتبط با نیمه‌هادی، تولید ابزار دقیق و سایر کارگاه‌های محافظت شده ESD مناسب است.
سیستم درایو دو حالت اصلی را پشتیبانی می‌کند: درایو غلتکی موتوری و درایو زنجیری. درایو غلتکی موتوری برای کاربردهای بار سبک تا متوسط مناسب است و ساختار فشرده، منطقه‌بندی انعطاف‌پذیر و نگهداری آسان را ارائه می‌دهد. درایو زنجیری برای پالت‌های سنگین‌تر، قطعات کار بزرگتر و عملیات مداوم 24/7 توصیه می‌شود. سرعت انتقال از طریق سیستم درایو فرکانس متغیر، معمولاً در محدوده 0.1 تا 10 متر در دقیقه قابل تنظیم است و می‌تواند بر اساس زمان تاکت تولید سفارشی شود.
لوازم جانبی ایمنی و کنترل را می‌توان بر اساس الزامات سایت اضافه کرد، از جمله دکمه‌های توقف اضطراری، نرده‌های ایمنی، توقف‌کننده‌های قطعه کار، سنسورهای فوتوالکتریک، ماژول‌های شمارش، سنسورهای تشخیص موقعیت، کابینت کنترل PLC و صفحه لمسی HMI. سیستم کنترل را می‌توان برای دستیابی به عملکردهایی مانند گردش خودکار، توقف در نقطه ثابت، شروع-توقف بخش، شمارش قطعه کار و حفاظت قفل متقابل برنامه‌ریزی کرد. هر پایه پشتیبانی مجهز به یک پایه تراز سنگین است که می‌تواند ارتفاع افقی کل سیستم نوار نقاله را تنظیم کند و با ناهمواری جزئی کف کارخانه سازگار شود.
مزایای کلیدی
  1. قاب آلیاژ آلومینیوم: سبک، استحکام بالا، مقاومت خوب در برابر خوردگی و ظاهر تمیز.
  2. چیدمان حلقوی بیضی: تحقق جابجایی مواد چرخه‌ای و تولید مداوم چند ایستگاهی.
  3. میزهای کار دایره‌ای چرخان: پشتیبانی از چرخش قطعه کار 360 درجه برای ارگونومی بهتر و راندمان مونتاژ.
  4. خط اصلی نوار نقاله غلتکی: انتقال پایدار، نویز کم، اصطکاک کم و مناسب برای پالت‌ها یا ظروف سفت و سخت.
  5. گزینه تسمه ضد الکتریسیته ساکن ESD: حفاظت از تخلیه الکترواستاتیکی برای محصولات الکترونیکی حساس را فراهم می‌کند.
  6. بسیار قابل تنظیم: اندازه قاب، طول حلقه، شعاع منحنی، مشخصات غلتک، تعداد میز کار، حالت درایو و سیستم کنترل را می‌توان سفارشی کرد.
  7. دوستدار محیط تمیز: پروفیل‌های آلومینیومی صاف و محافظ‌های جداشدنی به راحتی تمیز و نگهداری می‌شوند.
  8. نگهداری کم: بلبرینگ‌های مهر و موم شده، ساختار آلومینیومی مدولار و اجزای درایو استاندارد شده، هزینه نگهداری طولانی مدت را کاهش می‌دهند.
صنایع کاربرد معمول
  • ✅ مونتاژ الکترونیک 3C و تست PCBA
  • ✅ مونتاژ ابزار دقیق و سنسور
  • ✅ تولید ماژول و پک باتری لیتیومی
  • ✅ مونتاژ دستگاه پزشکی و مواد مصرفی
  • ✅ خطوط تکمیل و بسته‌بندی مواد غذایی
  • ✅ بسته‌بندی لوازم آرایشی و دارویی
  • ✅ مونتاژ قطعات خودرو
  • ✅ سیستم‌های تست چرخه‌ای آزمایشگاهی
  • ✅ خطوط مونتاژ صنعتی سبک
یادداشت‌های نگهداری
به طور منظم سفتی زنجیرها یا تسمه‌های درایو را بررسی کنید، قطعات بلبرینگ را به درستی روغن‌کاری کنید، سطوح غلتک و میزهای کار دایره‌ای را به صورت برنامه‌ریزی شده تمیز کنید و قبل از عملیات، عملکردهای توقف اضطراری را آزمایش کنید. قاب آلومینیومی باید با شوینده‌های خنثی تمیز شود و از محیط‌های اسیدی یا قلیایی قوی اجتناب شود. سیستم ما با یک دفترچه راهنمای عملیات و 12 ماه گارانتی برای اجزای درایو اصلی ارائه می‌شود.

خدمات چیدمان خط و نصب

سیستم‌های حلقه بیضی بر اساس تعداد ایستگاه و مساحت موجود طراحی می‌شوند و نقشه رایگان طول حلقه، شعاع داخلی منحنی، قطر میزهای کار چرخان و محل کابینت کنترل را نشان می‌دهد. پروفیل آلومینیومی و ماژول‌های منحنی برای مونتاژ سریع در محل از پیش مونتاژ شده‌اند و پشتیبانی از راه‌اندازی از راه دور ارائه می‌شود.

پیکربندی سرعت، درایو و بار

کنترل سرعت متغیر نوار نقاله از 0.1 تا 10 متر در دقیقه از یک موتور گیربکس یا درایو زنجیری با کنترل اینورتر VFD استفاده می‌کند و توقف نوار نقاله در حالت ضربه در هر میز کار تنظیم می‌شود. هر میز کار چرخان 100 تا 200 کیلوگرم را حمل می‌کند، با توان موتور درایو متناسب با تعداد ایستگاه.

عملیات، نگهداری و مصرف انرژی

عملیات حلقه با سطح صدای کم نوار نقاله اجرا می‌شود، با موتور کم مصرف که مصرف انرژی پایینی دارد. طراحی نوار نقاله با نگهداری آسان شامل تنظیم کشش زنجیر، تعویض بلبرینگ میز کار و در دسترس بودن قطعات یدکی برای موتورها، سنسورها، توقف‌کننده‌ها و قفل‌های موقعیت‌یابی است.

گواهینامه، گارانتی و قطعات یدکی

سیستم تحت یک سیستم کیفیت ISO تولید می‌شود و مقاومت سطحی و تسمه ESD، شماتیک الکتریکی و اسناد انطباق ارائه می‌شود. گارانتی 12 ماهه شامل قاب، درایو، میزهای کار چرخان و کابینت کنترل می‌شود.

زمان تحویل، شرایط سفارش و بسته‌بندی

حداقل سفارش 1 ست، سفارشی‌سازی یک ست و برندینگ خط نوار نقاله OEM موجود است. زمان تحویل 35-40 روز برای پیکربندی چند ایستگاهی با ظرفیت تولید 300 ست در ماه، با برنامه تولید پس از واریز وجه به اشتراک گذاشته می‌شود. بسته‌بندی جعبه چوبی صادراتی و بارگیری کانتینر از خط تولید خودمان.

کاربرد و تناسب صنعتی

برای سلول‌های چند ایستگاهی خط مونتاژ الکترونیک، حلقه‌های مونتاژ نهایی خط مونتاژ لوازم خانگی، ایستگاه‌های پک باتری خط مونتاژ انرژی جدید و حلقه‌های بازرسی خط تولید نیمه‌هادی استفاده می‌شود.

پیکربندی ایستگاه کاری و ارگونومیک

هر میز کار چرخان توسط میله‌های خط مونتاژ نورپردازی LED، یک ایستگاه کاری فن خنک‌کننده، نوار پریز برق، براکت سینی قطعات و ریل آویز ابزار روی قاب پروفیل احاطه شده است. ارتفاع کار برای دسترسی ارگونومیک خط مونتاژ تنظیم شده است و می‌توان آن را با پایه‌های نوار نقاله با ارتفاع قابل تنظیم اصلاح کرد.

حفاظت ایمنی و ادغام خط

لبه‌های حلقه دارای پنل‌های نوار نقاله نرده‌ای ایمنی هستند، نقاط چرخش میز کار از پوشش‌های محافظ نقطه فشاری استفاده می‌کنند و طراحی نوار نقاله نیمه بسته درایو را محافظت می‌کند، با دکمه‌های نوار نقاله توقف اضطراری در هر گروه میز کار. سیم‌کشی رابط SMEMA از پیوندهای SMT پشتیبانی می‌کند، براکت‌های اتصال لوله ناب نیمکت‌های کناری را به هم متصل می‌کنند و اسناد نوار نقاله دارای گواهینامه CE در دسترس هستند.
