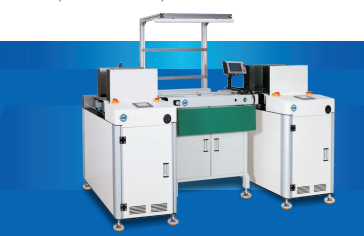

بارگذاری و تخلیه خودکار نوع PCB، SMT Bare Board Destacker

این بارگذار و تخلیه‌کننده خودکار نوع قطره‌ای CHT-CVP-600LD که به عنوان جداکننده PCB نیز شناخته می‌شود، یک تجهیزات اتوماسیون ضروری است که با خط تولید SMT مطابقت دارد. این دستگاه بارگذاری و دریافت خودکار بردهای خام PCB را انجام می‌دهد و به طور قابل توجهی تغذیه و جمع‌آوری دستی برد را جایگزین می‌کند، هزینه نیروی کار و خطر آلودگی خراش PCB را کاهش می‌دهد.

این دستگاه از سیستم کنترل خودکار PLC با پنل عملیاتی دکمه‌ای برند فوجی، عملکرد ساده و منطق برنامه پایدار استفاده می‌کند. بدنه اصلی از ساختار قاب فلزی ضخیم، محکم و بادوام، مقاومت خوب در برابر ضربه، عمر طولانی در اجرای مداوم ۲۴ ساعته کارگاه استفاده می‌کند. دو حالت کاری اختیاری: حالت عبور مستقیم و حالت سقوط صفحه، کاربران می‌توانند آزادانه بر اساس فناوری‌های مختلف تولید و انواع PCB جابجا شوند.

تیغه فشار دهنده برد از جنس فولاد تیتانیوم، با کشش قوی، عدم تغییر شکل آسان، که می‌تواند بردهای خام انباشته شده را به آرامی جدا کند بدون اینکه به فویل مسی و سطح PCB آسیب برساند. این دستگاه از ارتباط سیگنال استاندارد SMEMA پشتیبانی می‌کند، می‌تواند به طور یکپارچه با دستگاه چاپگر، دستگاه مونتاژ SMT، دستگاه بازرسی AOI و سایر تجهیزات SMT بالادستی و پایین‌دستی متصل شود و اتصال کاملاً خودکار کل خط تولید را تحقق بخشد.

این دستگاه مجهز به تسمه نقاله ضد الکتریسیته ساکن است، الکتریسیته ساکن تولید شده در حین انتقال PCB را به طور موثر دفع می‌کند، از آسیب الکترواستاتیکی به بردهای مدار جلوگیری می‌کند، مناسب برای پردازش بردهای خام الکترونیکی حساس.

پارامترهای فنی اصلی

• زمان چرخه تغذیه PCB: تقریباً ۶ ثانیه، قابل تنظیم بر اساس الزامات مشتری
• حداکثر ظرفیت برد: ۲۰۰ عدد (برای PCB خام با ضخامت ۱.۶ میلی‌متر)
• منبع تغذیه: ۲۲۰ ولت AC، تک فاز، حداکثر ۱۵۰۰VA
• نیاز به هوا: ۴-۶ بار، حداکثر ۳۰ لیتر در دقیقه
• محدوده ضخامت PCB: ۰.۶ میلی‌متر تا ۴.۰ میلی‌متر
• ارتفاع انتقال: ۹۰۰±۲۰ میلی‌متر، ارتفاع استاندارد خط SMT
• جهت انتقال برد: L-R / R-L اختیاری
• وزن کلی: ۲۹۵ کیلوگرم
• ابعاد خارجی: طول ۱۶۹۰ * عرض ۹۰۰ * ارتفاع ۱۱۷۰ میلی‌متر

سناریوهای کاربرد

این دستگاه به طور گسترده در بارگذاری و جمع‌آوری بردهای خام PCB در الکترونیک مصرفی، الکترونیک خودرو، ماژول ارتباطی، کارگاه مونتاژ SMT برد منبع تغذیه استفاده می‌شود. پشتیبانی از اصلاح سفارشی در اندازه دستگاه، درجه ضد الکتریسیته ساکن، پیکربندی سنسور، ساختار حفاظت ایمنی، طول نوار نقاله و ارتقاء عملکرد.
