دو طرفه اتوماتیک PCB پلگ-این خط.

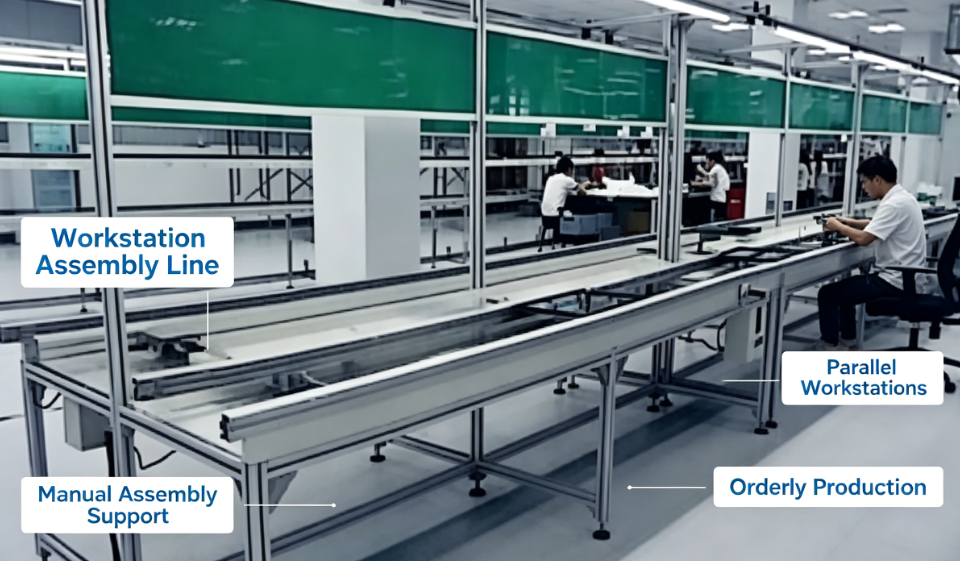

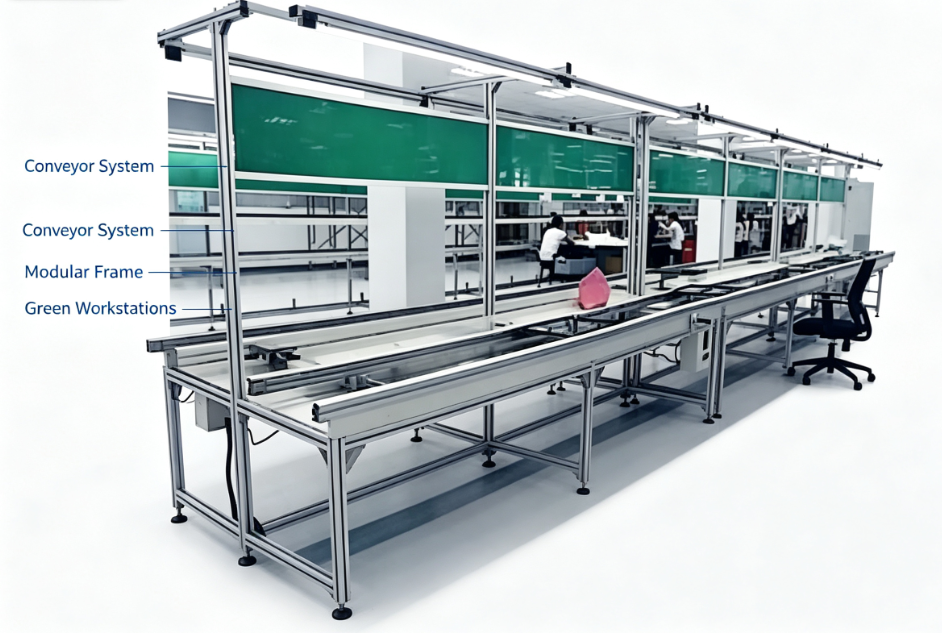

خط پلاگین اتوماتیک دوطرفه JP-DIP800-B به طور ویژه برای مونتاژ قرار دادن قطعات از طریق سوراخ DIP در کارگاه تولید الکترونیک طراحی شده است. این نوار نقاله دو طرفه از قاب آلیاژی آلومینیومی و سیستم انتقال تسمه ضد الکتریسیته ساکن استفاده می کند و به اپراتورها اجازه می دهد تا در هر دو طرف خط به طور همزمان برای کار وصل کردن مقاومت PCB، خازن، کانکتور و سایر قطعات از طریق سوراخ کار کنند. این می تواند به طور یکپارچه با خط تولید SMT، دستگاه لحیم کاری موج، لودر PCB و تخلیه کننده متصل شود تا یک گردش کار تولید مونتاژ DIP کامل را تشکیل دهد. به طور گسترده برای لوازم الکترونیکی مصرفی، لوازم خانگی، برد منبع تغذیه، الکترونیک خودرو، کارگاه مونتاژ برد مدار کنترل استفاده می شود.

ساختار و مواد اصلی

1. قاب: قاب پروفیل آلومینیومی صنعتی 6063-T5 با مقاومت بالا، عملیات سطح آنودایز، ضد خوردگی، ساختار محکم، مونتاژ و جداسازی آسان. فنجان های پایی قابل تنظیم برای تسطیح افقی، کف ناهموار کارخانه را تطبیق می دهد.
2. تسمه نقاله: کمربند PVC سبز ضد الکتریسیته ساکن وارداتی، مقاومت سطحی 106~10⁹Ω، به طور موثر الکتریسیته ساکن را حذف می کند تا از قطعات حساس PCB الکترونیکی در برابر آسیب ESD محافظت کند. مقاوم در برابر سایش، سر و صدای کم، عمر طولانی.
3. راه آهن راهنما: اسلات راهنمای PCB آلیاژ آلومینیوم سفارشی، عرض قابل تنظیم، پشتیبانی از اندازه های مختلف برد PCB. طراحی صفحه ضد افت از سقوط برد مدار در حین انتقال جلوگیری می کند.
4. سیستم نیرو و درایو: موتور با سرعت متغیر تک فاز 220 ولت، تنظیم سرعت بدون پله از 0.1 تا 5 متر در دقیقه. انتقال زنجیره ای پایدار، اصطکاک کم، بدون آلودگی روغن به بردهای PCB.
5. لوازم جانبی ایستگاه کاری: مجهز به پانل کاری سبز رنگ ضد الکتریسیته ساکن، سیستم روشنایی آویز بالا، قفسه پریز برق، قفسه ذخیره سازی قطعات، شیار مدیریت سیم. هر ایستگاه پورت اتصال زمین ESD را رزرو کرد.

ویژگی های اصلی

پارامترهای فنی

صنعت کاربرد

برد مدار لوازم خانگی، منبع تغذیه سوئیچینگ، برد درایور LED، برد کنترل الکترونیکی خودرو، PCB کنترل کننده صنعتی، برد مدار الکترونیکی پزشکی، مادربرد تجهیزات امنیتی و سایر تولیدات مونتاژ سوراخ DIP.

خدمات سفارشی

ما از سفارشی سازی کامل غیر استاندارد پشتیبانی می کنیم. تیم مهندسی ما می تواند طراحی طرح، شبیه سازی سه بعدی را با توجه به اندازه کارگاه، ابعاد PCB، ظرفیت تولید مورد نیاز انجام دهد. ما راهنمایی نصب، آموزش عملیات و خدمات تعمیر و نگهداری پس از فروش را در محل ارائه می دهیم.
