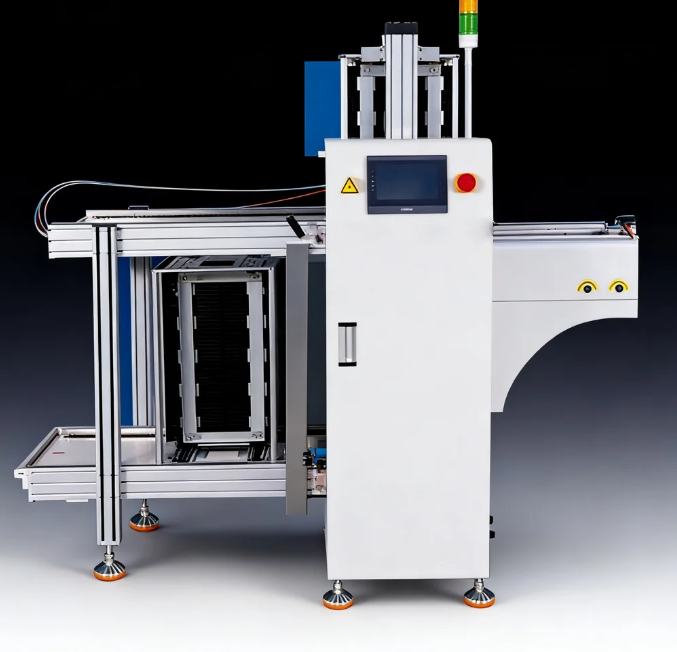

تنظیم دستی تنظیم عرض نوار نقاله SMT PCB سازگار با ضخامت PCB 0.4 تا 5 میلی متر SMT PCB تجهیزات انتقال

توضیحات محصول:

نوار نقاله PCB SMT یک قطعه ضروری از تجهیزات است که به طور خاص برای حمل و نقل کارآمد و قابل اعتماد بردهای مدار چاپی (PCB) در خطوط تولید Surface Mount Technology (SMT) طراحی شده است. این نوار نقاله که برای پاسخگویی به الزامات تولید الکترونیک مدرن طراحی شده است، حرکت صاف و پایدار PCBها را تضمین می کند و یکپارچگی یکپارچه با سایر ماشین آلات حیاتی مانند بارگذار خلاء، قفسه مجله، بارگذار مجله و ایستگاه اتصال را تسهیل می کند.

یکی از ویژگی های برجسته این نوار نقاله PCB SMT طول قابل تنظیم آن است که معمولاً بین 1000 تا 3000 میلی متر است. این انعطاف‌پذیری به تولیدکنندگان اجازه می‌دهد تا نوار نقاله را متناسب با چیدمان خاص و گردش کار خط تولید SMT خود سفارشی کنند و استفاده از فضا را بهینه کرده و کارایی کلی را بهبود بخشند. چه به یک نوار نقاله فشرده برای راه اندازی تولید کوچکتر یا یک نوار نقاله گسترده برای یک خط مونتاژ پیچیده تر نیاز داشته باشید، این محصول می تواند مطابق با نیازهای دقیق شما طراحی شود.

پایداری در حین انتقال برای جلوگیری از آسیب رساندن به PCB های حساس و حفظ دقت تولید بسیار مهم است. برای رفع این مشکل، نوار نقاله مجهز به مشخصات قرقره عریض 4 میلی متری است. این بهبود طراحی به طور قابل توجهی پایداری تسمه انتقال را بهبود می بخشد و خطر عدم تراز یا لغزش در حین کار را کاهش می دهد. قرقره گشاد شده تضمین می کند که PCB ها به صورت روان و ایمن حمل می شوند و زمان خرابی را به حداقل می رساند و کیفیت محصول را افزایش می دهد.

روش تنظیم عرض نوار نقاله PCB SMT به صورت دستی است و به اپراتورها امکان کنترل مستقیم روی عرض نوار نقاله را برای سازگاری با اندازه های مختلف PCB می دهد. این ویژگی تنظیم دستی بصری است و تغییرات سریع را امکان پذیر می کند، که به ویژه هنگام جابجایی بین مدل های PCB مختلف یا دوره های تولید مفید است. با فعال کردن تنظیمات عرض دقیق، نوار نقاله اطمینان حاصل می کند که PCB ها در طول فرآیند حمل و نقل محکم در جای خود قرار می گیرند و از گیر کردن یا جابجایی نادرست جلوگیری می کند.

مصرف برق در تجهیزات صنعتی یک نکته مهم است و نوار نقاله PCB SMT طوری طراحی شده است که با حداکثر توان 100 وات به طور موثر کار کند. این نیاز به توان کم نه تنها هزینه های عملیاتی را کاهش می دهد بلکه به فرآیند تولید سازگارتر با محیط زیست کمک می کند. علیرغم مصرف برق کم، این نوار نقاله عملکرد قابل اعتمادی را ارائه می دهد و از عملکرد مداوم در محیط های تولید SMT با تقاضای بالا پشتیبانی می کند.

یکپارچگی با سایر اجزای تولید SMT یکی دیگر از مزایای کلیدی این نوار نقاله است. این دستگاه به طور یکپارچه با لودرهای خلاء کار می کند، که وظیفه چیدن و قرار دادن PCB ها روی تسمه نقاله را با دقت و دقت بر عهده دارند. به‌علاوه، مکمل قفسه‌های مجلات و لودرهای مجلات است که PCB‌ها را به صورت دسته‌ای سازماندهی و عرضه می‌کنند و فرآیند تغذیه را ساده می‌کنند. نوار نقاله همچنین به طور موثر با ایستگاه اتصال ارتباط برقرار می کند و از انتقال هماهنگ بین مراحل مختلف خط مونتاژ برای تداوم جریان کار بهینه اطمینان حاصل می کند.

به طور کلی، SMT PCB Conveyor یک راه حل همه کاره و قوی است که کارایی و قابلیت اطمینان خطوط تولید SMT را افزایش می دهد. طول قابل تنظیم، طراحی قرقره عریض آن برای انتقال پایدار، تنظیم دستی عرض و مصرف انرژی کم، آن را به گزینه ای ایده آل برای تولیدکنندگانی که به دنبال بهینه سازی کار با PCB هستند، تبدیل کرده است. این نوار نقاله با تسهیل حمل و نقل صاف و ادغام بدون درز با بارگذارهای خلاء، قفسه های مجله، بارگذارهای مجلات و ایستگاه های اتصال، نقش مهمی در دستیابی به مونتاژ SMT با کیفیت و توان عملیاتی بالا ایفا می کند.

ویژگی ها:

• نام محصول: SMT PCB conveyor
• رابط کاربری: صفحه لمسی HMI برای کارکرد آسان
• استفاده: به طور خاص برای پردازش PCB SMT طراحی شده است
• تامین هوا: 4-6 کیلوگرم بر سانتی متر مربع که عملکرد پنوماتیک پایدار را تضمین می کند
• نوع گیربکس: تسمه چرخ سنکرون 10 میلی متری برای حرکت صاف و دقیق
• طول نوار نقاله: قابل تنظیم، معمولاً از 1000 تا 3000 میلی متر برای برآوردن نیازهای مختلف تولید
• سیستم مدیریت خمیر لحیم کاری یکپارچه برای افزایش دقت کاربرد خمیر لحیم کاری
• به عنوان نوار نقاله و ایستگاه اتصال برای ادغام یکپارچه گردش کار عمل می کند
• از سیستم مدیریت خمیر لحیم کارآمد برای بهبود کیفیت تولید پشتیبانی می کند

پارامترهای فنی:

برنامه های کاربردی:

نوار نقاله PCB Kutede SMT با شماره مدل KTD-010 که از شنژن چین نشات می گیرد، یک قطعه بسیار کارآمد از تجهیزات اتوماسیون حمل و نقل مواد است که به طور خاص برای صنعت تولید الکترونیک طراحی شده است. سیستم کنترل پیشرفته PLC آن با رابط صفحه نمایش لمسی کاربر پسند، عملکرد دقیق و قابل اعتماد را تضمین می کند و آن را به یک راه حل ایده آل برای خطوط تولید مدرن تبدیل می کند.

این نوار نقاله برای کنترل اندازه های PCB از 80 * 50 میلی متر تا 300 * 120 میلی متر طراحی شده است که طیف گسترده ای از بردهای مدار چاپی را در خود جای می دهد. ساختار تک مسیر برای حمل و نقل صاف و پایدار بهینه شده است و دارای یک قرقره عریض 4 میلی متری است که انتقال مداوم بدون لغزش یا ناهماهنگی را تضمین می کند. علاوه بر این، نوار نقاله از ضخامت PCB از 0.4 میلی متر تا 5 میلی متر پشتیبانی می کند و انعطاف پذیری را برای نیازهای مختلف تولید فراهم می کند.

در کاربرد عملی، Kutede KTD-010 به عنوان یک ایستگاه نقاله/اتصال در خطوط مونتاژ SMT برتری می یابد و انتقال بدون درز PCBها را بین ایستگاه های پردازش مختلف مانند چاپ خمیر لحیم کاری، ماشین های انتخاب و جاسازی، اجاق های جریان مجدد و سیستم های بازرسی تسهیل می کند. طراحی قوی و کنترل دقیق آن، آن را به بخشی ضروری از تجهیزات جابجایی PCB تبدیل می کند، کارایی گردش کار را بهبود می بخشد و خطاهای دستی را کاهش می دهد.

این سیستم نوار نقاله به ویژه در سناریوهایی مفید است که توان عملیاتی بالا و کیفیت ثابت حیاتی است، مانند تولید انبوه لوازم الکترونیکی مصرفی، الکترونیک خودرو، دستگاه‌های مخابراتی و سیستم‌های کنترل صنعتی. قابلیت های اتوماسیون آن به کاهش هزینه های نیروی کار و افزایش سرعت تولید و در عین حال حفظ یکپارچگی محصول کمک می کند.

علاوه بر این، نوار نقاله PCB Kutede SMT می تواند در خطوط مونتاژ خودکار بزرگتر ادغام شود و به عنوان یک جزء کلیدی در تنظیمات تجهیزات اتوماسیون حمل و نقل مواد عمل کند. سازگاری آن با ابعاد و ضخامت های مختلف PCB، همراه با مکانیسم انتقال پایدار، عملکرد قابل اعتماد را در محیط های مختلف تولید تضمین می کند.

به طور کلی، مدل KTD-010 توسط Kutede یک راه حل ضروری نوار نقاله/ایستگاه اتصال برای سازندگان الکترونیک است که به دنبال بهینه سازی فرآیندهای جابجایی PCB، بهبود کارایی تولید و حفظ استانداردهای با کیفیت بالا در عملیات مونتاژ SMT خود هستند.

سفارشی سازی:

نوار نقاله PCB Kutede SMT مدل KTD-010 با ویژگی های قابل تنظیم طراحی شده است تا کاملاً متناسب با نیازهای خط تولید شما باشد. این نوار نقاله که از ShenZhen، چین سرچشمه می گیرد، یک پهنای نوار نقاله قابل تنظیم معمولاً از 50 تا 350 میلی متر را ارائه می دهد که سازگاری با اندازه های مختلف PCB را تضمین می کند. طول نوار نقاله نیز قابل تنظیم است، معمولاً بین 1000 تا 3000 میلی متر، که امکان ادغام انعطاف پذیر در سیستم های موجود را فراهم می کند.

KTD-010 با حداکثر توان 100 وات، عملکرد کارآمد و پایدار را تضمین می کند. دارای مشخصات قرقره عریض 4 میلی متری است که انتقال پایدار PCB ها را تضمین می کند و خطر ناهماهنگی یا آسیب در حین حمل و نقل را به حداقل می رساند. طول مسیر استاندارد 300 میلی‌متر است که برای بهینه‌سازی جریان و جابجایی بردهای مدار شما طراحی شده است.

علاوه بر نوار نقاله، Kutede خدمات سفارشی‌سازی محصول را ارائه می‌کند که شامل یکپارچه‌سازی با سیستم‌های Vacuum Loader برای قرار دادن PCB ایمن، گزینه‌های Magazine Rack یا Magazine Loader برای تغذیه اجزای سازمان‌یافته، و راه‌حل‌های Buffer Conveyor برای مدیریت گردش کار و جلوگیری از تنگناها می‌شود. این گزینه های قابل تنظیم بهره وری و قابلیت اطمینان را در فرآیند مونتاژ SMT شما افزایش می دهد.
