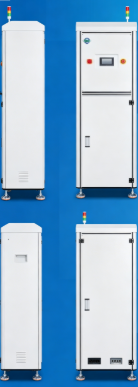

نوار نقاله PCB SMT با راندمان تولید بالا و ظرفیت ذخیره سازی بزرگ که از الزامات پیچیده حمل PCB پشتیبانی می کند

1. این دستگاه با یک پنل کنترل لمسی HMI اختصاصی همراه است. اپراتورها می توانند بدون تلاش از طریق یک رابط بصری روشن و کاربر پسند، عملکردهای کاری را تغییر دهند.
2. در اطراف یک سیستم کنترل هوشمند PLC ساخته شده است، این واحد با حفاظت از مدار الکتریکی چند لایه ای برای ارائه عملکرد مداوم و بدون خطر مجهز است.
3. این از قبل با 30 اسلات ذخیره سازی مستقل برای نگهداری موقت PCB پیکربندی شده است؛ مقادیر اسلات سفارشی بر اساس نیازهای مشتری قابل قبول است.
4. حالت های کار چندگانه در یک دستگاه ادغام شده است، از جمله اولین وارد اولین خارج (FIFO) ، اولین وارد آخرین خارج (FILO) و حالت انتقال مستقیم.
5. یک ماژول موقعیت دهی servo drive پذیرفته شده است که موقعیت دهی فوق دقیق، بلند کردن عمودی سریع، حجم ذخیره سازی گسترده و افزایش بهره وری کل خط را ارائه می دهد.
6. از پروتکل های ارتباطی سیگنال استاندارد SMEMA برای اتصال بدون مشکل با سایر ماشین آلات تولید SMT پشتیبانی می کند.

• سناریوهای کاربرد: به عنوان یک ایستگاه بافر PCB بین ماشین های تولید SMT جداگانه عمل می کند؛ به طور خودکار PCB های واجد شرایط و معیوب را پس از آزمایش AOI دسته بندی می کند و آنها را در سطل های جداگانه تعیین شده ذخیره می کند.
• مقدار ذخیره PCB: ظرفیت استاندارد 30 صفحه مدار، ظرفیت سفارشی در صورت درخواست در دسترس است.
• حداکثر بار وزن PCB واحد: 1.5 کیلوگرم در هر تخته
• مدت زمان یک چرخه عملیاتیحدود 12 ثانیه
• گزینه های فاصله لایه ذخیره سازی: 20mm یا 40mm؛ اندازه های سفارشی فاصله پشتیبانی می شود
• قدرت ورودی و مصرف قدرت نامی: یک فاز AC 220V، حداکثر مصرف قدرت 850VA
• حداقل ضخامت PCB پشتیبانی شده: 0.6mm

Shenzhen Jingji Technology Co., Ltd در طراحی، تولید و فروش تجهیزات ذخیره سازی مواد صنعتی، ماشین آلات تولیدی خودکار انعطاف پذیر،و سایر ابزارهای تست خودکارما همچنین طیف گسترده ای از لوازم جانبی ضد استاتیک را عرضه می کنیم.

ما راه حل های یکپارچه دستکاری مواد کارخانه را برای تولید کنندگان برای کاهش اتلاف منابع غیر ضروری در طول جریان کار تامین و زنجیره تامین خود طراحی می کنیم.ماموریت اصلی ما این است که خدمات تمام چرخه یک توقف را برای همه مشتریان ارائه دهیم، به طور کامل با خواسته های منحصر به فرد تولید خود مطابقت داشته باشد، استانداردهای کیفیت محصول را بالا ببرد و رضایت مشتری را در صنعت انبار و لجستیک خودکار افزایش دهد.

لطفا در هر زمان با تیم ما تماس بگیرید اگر سوالات فنی یا نیازهای تجهیزات سفارشی دارید، ما آماده هستیم تا پشتیبانی کامل را برای شما ارائه دهیم.

• کنترل لمسی HMI برای تنظیم آسان عملکرد
• کنترل PLC به علاوه حفاظت از ایمنی چند مدار برای عملکرد پایدار و ایمن
• 30 اسلات ذخیره سازی موقت استاندارد، ظرفیت ذخیره سازی قابل تنظیم
• حالت های همه در یک: FIFO، FILO، مستقیم از طریق حمل و نقل
• موقعیت Servo دقت بالا، سرعت بلند کردن سریع، ظرفیت ذخیره سازی بزرگ و خروجی بالاتر را تضمین می کند
• مطابقت با ارتباطات استاندارد SMEMA برای یکپارچه سازی آسان خط

• عملکرد: PCB های بافر بین تجهیزات SMT؛ طبقه بندی صفحه های OK/NG از AOI به سطل های ذخیره جداگانه
• ذخیره سازی استاندارد: 30 عدد (تخصیص پذیر)
• حداکثر بار در هر PCB: 1.5kg
• زمان چرخه: ~ 12s
• فاصله ذخیره سازی: 20/40mm (قابل تنظیم)
• قدرت: AC220V تک فاز، حداکثر 850VA
• حداقل ضخامت PCB: 0.6mm

CHT350: PCB 80 * 50 ~ 510 * 350mm، وزن 245kg، اندازه 600 * 950 * 1860mm

CHT-460: PCB 80 * 50 ~ 510 * 460mm، وزن 265kg، اندازه 600 * 1060 * 1860mm

Shenzhen Jingji Technology Co., Ltd یک تولید کننده حرفه ای با تمرکز بر دستگاه های ذخیره سازی خودکار، تجهیزات تولید انعطاف پذیر و ابزارهای آزمایش است.در کنار فروش لوازم جانبی ضد ایستاتیک.

ما راه حل های لجستیکی سفارشی را طراحی می کنیم تا به کارخانه ها کمک کنیم از دست دادن منابع زنجیره تامین را کاهش دهند. ما تلاش می کنیم خدمات کامل را ارائه دهیم، نیازهای تولید شخصی را برآورده کنیم،ارتقای کیفیت محصولات و افزایش رضایت مشتری در بخش ذخیره سازی اتوماسیون و لجستیک.

در هر زمان برای هر گونه سوال یا نیازهای سفارشی با ما تماس بگیرید.
